煤矿井下用拌料机-技术解决方案[泵泵达]

煤矿井下用拌料机是一种结构紧凑的适用于煤矿井下巷道内使用的，其具有结构新颖，使用方便的优势。煤矿井下用拌料机包括机架、上料机构及搅拌机构，上料机构位于机架的前端，搅拌机构位于机架上。

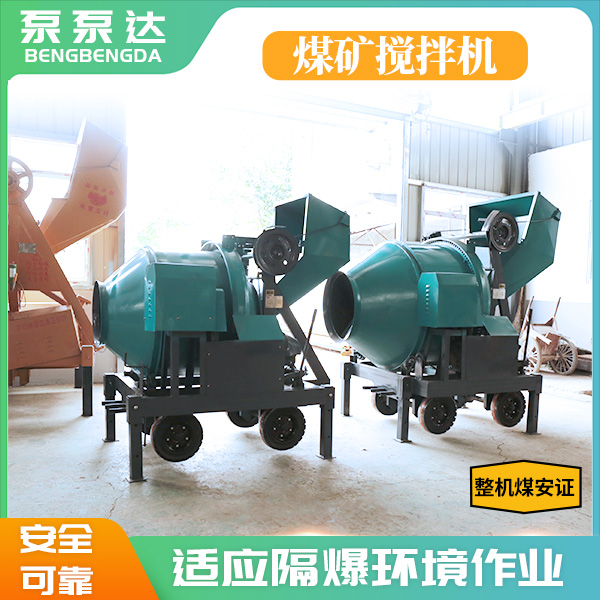

煤矿井下用拌料机

煤矿井下用拌料机上料机构包括支架、上料斗、液压缸、第一链轮轴、第二链轮轴，支架由底梁、 竖立在底梁上方的两根H型钢以及上梁构成。液压缸的活塞杆的前端与底梁连接，煤矿井下用拌料机液压缸的缸筒的前端连接第一链轮轴，液压缸的缸筒的后端连接第二链轮轴，第一链轮轴和第二链轮轴的两端均连接有导向轮，导向轮限位于两根H型钢的内侧。

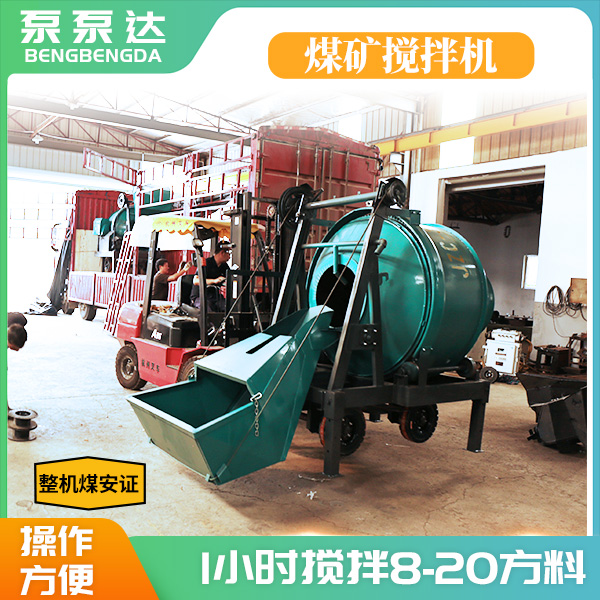

煤矿井下用拌料机

煤矿井下用拌料机第一链轮轴和第二链轮轴上均设置有链轮，主牵引链一端固定于底梁，绕过第二链轮轴上的链轮后牵拉上料斗，辅牵引链一端固定于上梁，绕过第一链轮轴上的链轮后反向牵拉上料斗。

煤矿井下用拌料机的H型钢的外侧设置有滑座,滑座通过两个限位于H型钢外侧的运动轮上下滑动，上料斗的上端左右两侧通过吊耳与滑座转动连接，上料斗靠在滑座上，滑座上转动连接有上料斗翻转油缸，上料斗翻转油缸的活塞杆与上料斗上的连接耳连接。
