矿井下用混凝土搅拌机-机构的设置与连接[泵泵达]

矿井下用混凝土搅拌机构包括搅拌筒，搅拌筒横卧在机架上，搅拌筒内横向设置有搅拌轴，搅拌轴上沿轴的长度方向错位竖立有搅拌臂，搅拌臂的前端设有搅拌叶片。搅拌筒由主筒体和筒盖两部分构成，主筒体的内壁贴有耐磨衬板，搅拌轴采用调心轴承支撑。

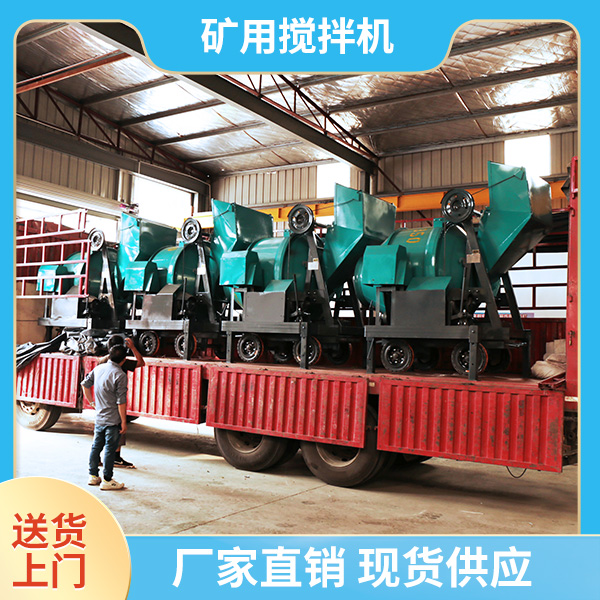

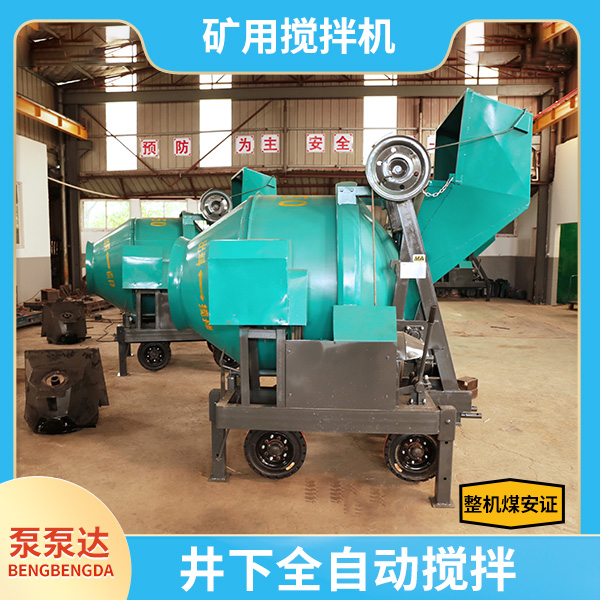

矿井下用混凝土搅拌机

矿井下用混凝土搅拌机的机架呈L形，搅拌筒通过搅拌筒的吊耳与机架上端连接，机架上设置有转动连接的搅拌筒翻转油缸，搅拌筒翻转油缸的活塞杆与搅拌筒上的连接耳连接。

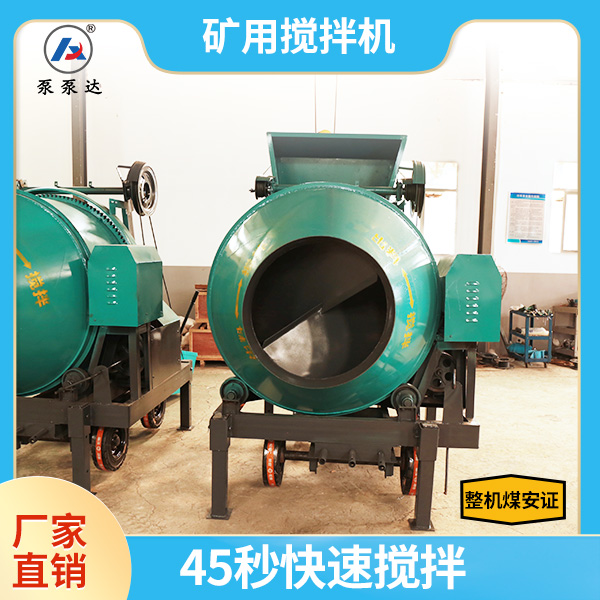

矿井下用混凝土搅拌机

矿井下用混凝土搅拌机机架的下部是盛放液压油的油箱。上料斗被挡板分为三个配料仓，分别是水泥配料仓、石子配料仓、沙子配料仓，配料仓上方为出料口，出料口的一侧设置有水箱，水箱通过软管与搅拌筒连接。

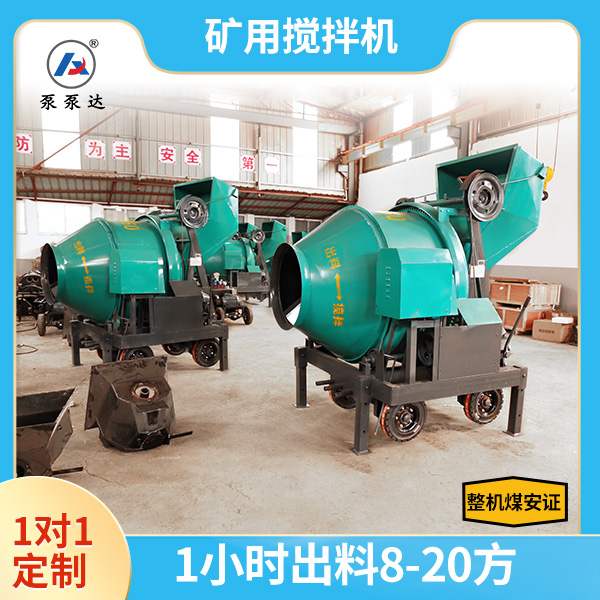

矿井下用混凝土搅拌机

矿井下用混凝土搅拌机水箱内设置有液位阀，矿井水首先接入液压油冷却器，之后连接弹簧自动归位阀，再连接液位阀，水箱通过软管与设置在搅拌筒内的洒水管连接。
